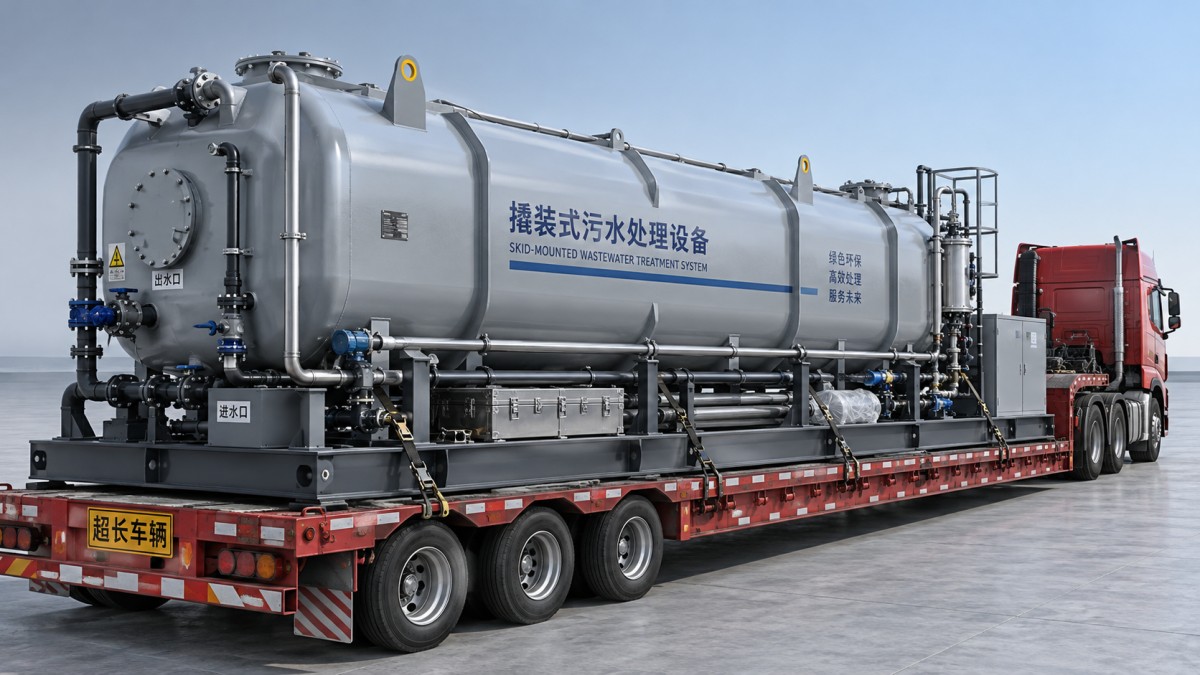

كيف تؤثر قيود النقل في تصميم محطة معالجة مياه الصرف الصحي المثبتة على قاعدة انزلاقية

قد يحقق نظام معالجة مياه الصرف الصحي المثبّت على قاعدة انزلاقية متطلبات حسابات المعالجة، لكنه قد يظل غير عملي للتسليم إذا تجاوزت أبعاده أو وزنه أو ترتيبات رفعه حدود مسار النقل المتاح. لذلك، يجب إدراج قيود النقل ضمن أسس التصميم قبل تثبيت هندسة الخزانات وتخطيط المعدات. فهي لا تحدد فقط إمكانية وصول الوحدة إلى الموقع، بل تحدد أيضًا حجم المعالجة الذي يمكن أن تستوعبه ومقدار التجميع الذي يجب إنجازه بعد التسليم.

القيد الحاسم هو سلسلة التسليم بأكملها: التحميل في المصنع، والنقل البري، ومناولة الميناء، والشحن البحري عند الاقتضاء، والوصول إلى الموقع النهائي، ووضع الوحدة على الأساس. قد يتناسب التصميم مع إحدى مراحل الشحن، لكنه قد يتعذر في مرحلة أخرى. فقد تكون أدنى نقطة في جسر، أو المنعطف الأكثر تقييدًا، أو حمولة المحور المسموح بها، أو تكوين الرافعة المتاح، هي العوامل التي تحكم ترتيب الوحدات.

تحديد حدود النقل قبل تثبيت تخطيط العملية

لا يوجد مقاس أقصى موحّد لنظام معالجة مياه صرف صحي مثبت على قاعدة انزلاقية وقابل للنقل. إذ تعتمد حدود النقل البري على الولاية القضائية وتكوين المركبة والمسار، فيما تفرض تصاريح الحمولات غير الاعتيادية شروطًا إضافية ولا تضمن إمكانية الوصول. وينبغي أن يحدد تقييم المسار الأبعاد الإجمالية المسموح بها، وقيود الجسور، وهندسة المنعطفات، والانحدارات، وخلوص مدخل الموقع.

يجب أن يشمل غلاف النقل المقطورة وجميع الأجزاء البارزة. ويُقاس الارتفاع الإجمالي على الطريق من سطح الطريق، لا من قاعدة الوحدة الانزلاقية. وقد تحول فتحات تهوية الأنابيب وعروات الرفع والدرابزينات والحاويات الكهربائية ومواد التغليف وحدةً مقبولة من حيث الأبعاد إلى حمولة تتجاوز الارتفاع أو العرض المسموح بهما.

في الشحن بالحاويات، لا تكفي الأبعاد الداخلية وحدها. يجب أيضًا التحقق من فتحات الأبواب وطريقة التحميل والحمولة المسموح بها وأحمال الأرضية ووسائل التثبيت، ومقارنتها بمواصفات الحاوية المختارة. فقد تتسع الوحدة هندسيًا داخل الحاوية، لكن يتعذر تحميلها عبر الأبواب، أو قد تفرض أحمالًا مركزة غير مقبولة.

يجب أن تحافظ هندسة الخزان على سعة المعالجة الفعلية

يفرض عرض النقل وارتفاعه قيودًا مباشرة على المقطع العرضي للمفاعل. إن تقليل عمق الخزان للمرور أسفل عائق لا ينتج ببساطة نسخة أقصر من العملية نفسها؛ بل يغير حجم السائل المتاح وعمق غمر التهوية وظروف الخلط، وربما هندسة فصل المواد الصلبة المطلوبة.

لنفترض، على سبيل المثال التوضيحي، تدفقًا متوسطًا قدره 120 m³/day وزمن مكوث هيدروليكيًا مختارًا يبلغ ثماني ساعات. ويكون حجم السائل الفعلي المقابل 40 m³. وهذا مثال حسابي، وليس توصية تصميمية للمعالجة. فإذا خفضت قيود النقل مساحة المقطع العرضي الداخلي المتاحة إلى 4 m²، فستتطلب استيعاب هذا الحجم طول خزان فعليًا قدره 10 m، قبل احتساب الحواجز والارتفاع الحر والحيز الذي تشغله المعدات أو حجرات العمليات الأخرى.

يمكن استعادة الحجم بإطالة الخزان، لكن ذلك يغير أيضًا توزيع التدفق والانحناء الإنشائي ومتطلبات الدعم. وعندما يكون العرض مقيدًا، قد تفتقر حجرة الترسيب الضيقة إلى مساحة سطح كافية حتى لو بدا الحجم الإجمالي للخزان مناسبًا. ولا يمكن التحقق من كفاءة الترويق بالاعتماد على زمن المكوث وحده.

وبالمثل، لا تلغي عمليات الأغشية والنمو الملتصق القيود على الأبعاد. إذ تتطلب وحدات الأغشية خلوصًا للتركيب وتوزيعًا للهواء ومساحة للسحب. كما تتطلب المفاعلات القائمة على الأوساط خلطًا مناسبًا وشبكات احتجاز. وينبغي اختيار العملية المدمجة بما يتوافق مع خصائص المياه الداخلة ومتطلبات المياه الخارجة والقدرات التشغيلية، لا لمجرد تبرير تحميل المحطة على شاحنة واحدة.

ينبغي أن يميز مخطط الترتيب المفيد بين غلاف الشحن وغلاف التشغيل والصيانة. وقد تحل الدرابزينات القابلة للإزالة مشكلة التسليم، لكن عدم كفاية الخلوص العلوي لاستخراج الأغشية أو إزالة المضخات يظل مشكلة تشغيلية.

وزن الشحن ليس هو وزن التشغيل

ينبغي أن يحدد جدول الكتل بشكل منفصل وزن المعدات الجافة ووزن الشحن ووزن التشغيل وأي حالة اختبار هيدروستاتيكي. ويشمل وزن الشحن مواد التغليف والدعامات المؤقتة والأجزاء المفكوكة المثبتة على القاعدة الانزلاقية والسوائل المتبقية. أما وزن التشغيل فيشمل مياه العملية والأوساط ومخزون الحمأة والمواد الكيميائية، حيثما ينطبق ذلك.

يزن الماء نحو طن واحد لكل متر مكعب. وحتى الحجرة الصغيرة التي لم تُفرغ منها المياه بالكامل قد تغير أحمال الرفع وردود أفعال المحاور تغيرًا ملموسًا. لذلك، ينبغي أن تحدد مواصفات النقل حالة التفريغ المطلوبة، وأن توفر نقاط تصريف يسهل الوصول إليها، بدلًا من الاكتفاء بوصف الوحدة بأنها «تُشحن فارغة».

بالنسبة إلى وحدة انزلاقية طويلة أو غير متوازنة التحميل، لا يكفي التحقق من الكتلة الإجمالية وحدها. فقد تؤدي مجموعة منفاخ أو حاوية كهربائية عند أحد الطرفين إلى إزاحة مركز الثقل بما يكفي للتأثير في أحمال محاور المقطورة وتوازن الرفع. وينبغي أن يقدم المورد إحداثيات مركز الثقل لتكوين الشحن الفعلي، بما يشمل المكونات التي تُزال أو يُعاد وضعها لأغراض النقل.

يفرض النقل البري والرفع والتشغيل حالات تحميل إنشائية مختلفة. فالخزان المصمم لتحمل الضغط الهيدروستاتيكي يحتاج أيضًا إلى التحقق من تسارعات النقل وقوى التثبيت والتشوه الناتج عن الرفع. وقد تكون هناك حاجة إلى دعامات أو تقويات مؤقتة، مع توضيح إزالتها في تعليمات التركيب.

يترتب على تقسيم الوحدات إنشاء واجهات هيدروليكية وتحكمية

يمكن أن يؤدي تقسيم المحطة إلى وحدات أصغر إلى تجنب متطلبات النقل الاستثنائي، لكن كل موضع تقسيم ينشئ وصلات ميدانية والتزامات تتعلق بالتشغيل التجريبي. وينبغي أن تتبع حدود الوحدات المنطقين التشغيلي والميكانيكي، لا أن تقتصر على تقسيمها إلى أطوال متساوية.

تتأثر وصلة الجاذبية بين المعالجة البيولوجية والترويق بوجه خاص بمناسيب التركيب. ويجب أن يستوعب فرق الرأس الهيدروليكي المتاح احتكاك الأنابيب والفواقد في الوصلات وفواقد الدخول والخروج ومناسيب التشغيل في المراحل اللاحقة. وقد يتسبب أنبوب توصيل يبدو قطره كافيًا في فيضان المنبع إذا كانت مناسيب الأساسات أو ارتفاعات الفوهات غير صحيحة.

توفر عمليات النقل بالضخ مرونة أكبر في المناسيب، لكنها تضيف مضخات وأجهزة تحكم واستهلاكًا للطاقة، وقد تغير سلوك العملية. وعند وجود مواد صلبة مترسبة، يجب أيضًا تصميم ترتيبات النقل لتجنب الترسب والانسداد.

ينبغي ألا تقتصر رسومات الواجهات على تحديد مقاس الفلنجة. بل يجب أن تحدد إحداثيات الفوهات واتجاه التوصيل ومتطلبات الحشيات والمسامير ونهايات توصيل الكابلات ومسؤوليات الأجهزة والتفاوتات المسموح بها في التركيب. وتتطلب مجمعات الهواء المنفصلة ترتيبًا للموازنة، كما تتطلب خزانات العمليات المنفصلة فلسفةً منسقة للتحكم في المستوى.

يجب عدم إجبار الأنابيب البينية على المحاذاة للتعويض عن أخطاء الأساسات. فقد يؤدي ذلك إلى تحميل فوهات الخزان وإخلال إحكام الأختام ونقل الإجهادات إلى المعدات. ومن الأفضل تحديد مواقع الدعم وتوفير هامش مدروس هندسيًا لضبط التركيب بدلًا من الاعتماد على تعديلات ميدانية غير مخطط لها.

قد تفوق متطلبات الرفع والوصول إلى الموقع وفورات الشحن

يعتمد اختيار الرافعة على نصف قطر الرفع وتكوين الذراع ومعدات الربط وظروف الأرض، وليس على سعتها الاسمية فحسب. فقد يمكن رفع وحدة بجانب مركبة التسليم، لكن تتجاوز سعة الرافعة المتاحة عند وضعها خلف مبنى أو عبر حفرة.

يجب تصميم عروات الرفع وترتيبات عوارض توزيع الأحمال وزوايا أحبال الرفع بما يتناسب مع عملية الرفع المحددة. وتزيد الزوايا الصغيرة لأحبال الرفع من شدها، وقد تولد قوى أفقية كبيرة. ولا ينبغي افتراض قدرة جدران الخزان وعناصر السقف على تحمل هذه الأحمال من دون تحقق.

كما يجب التحقق ميدانيًا من إمكانية تنفيذ تسلسل التركيب. فلا ينبغي أن تعيق أول وحدة توضع وصول المقطورة أو تموضع الرافعة اللازمة للوحدة التالية. ويلزم توفير مساحة كافية لتوصيل الفلنجات وتركيب المكونات التي أُزيلت وفحص الوصلات. ولا يكون تقسيم حزمة كبيرة إلى عدة وحدات أصغر مفيدًا إلا إذا ظلت واجهاتها متاحة بعد وضعها في مواقعها.

طلب أدلة تغطي جميع ظروف التسليم

لا تثبت شهادة واحدة ملاءمة النقل. فعند الاقتضاء، يقدم مدونة IMO/ILO/UNECE للممارسات المتعلقة بتعبئة وحدات نقل البضائع وإحكام تثبيتها إرشادات للتعبئة والتثبيت، لكنها لا تحل محل تصاريح المسار أو الحسابات الإنشائية أو خطة الرفع. وبالمثل، لا تعني موافقة حاوية شحن ISO تلقائيًا صلاحية المعدات المركبة داخلها. وتتطلب الحاويات المعدلة تقييم تأثير التعديلات على هيكلها والموافقات المنطبقة عليها.

ينبغي أن تربط الوثائق المقدمة ذات المصداقية الفنية تصميم العملية بالافتراضات اللوجستية من خلال مستندات محددة بوضوح:

• رسومات الترتيب العام التي توضح أبعاد الشحن وإمكانية الوصول للتشغيل والمكونات القابلة للإزالة.
• جدول الكتل ومعلومات مركز الثقل لكل وحدة شحن.
• تفاصيل التثبيت أثناء النقل والرفع، مدعومة بالتحققات الهندسية المناسبة.
• رسومات واجهات الوحدات المرتبطة بمناسيب الأساسات والمخطط الهيدروليكي.
• خطة لاختبارات المصنع وقبول الموقع تحدد الاختبارات التي يجب تكرارها بعد إعادة التجميع.

لا يمكن لاختبارات المصنع التحقق من جميع الوصلات التي تُركب في الموقع. إذ تتطلب الوصلات الميدانية اختبارات تسرب مناسبة، كما تتطلب إعادة التوصيلات الكهربائية الفحص والتحقق الوظيفي، ويجب اختبار أنظمة التحكم عبر حدود الوحدات. وينبغي أن يظل قبول أداء المعالجة منفصلًا عن اكتمال الأعمال الميكانيكية، لأن الأداء البيولوجي يعتمد على ظروف التشغيل واستقرار العملية.

ليس بالضرورة أن يكون التصميم السليم هو الذي يستخدم أقل عدد من الوحدات. بل هو الترتيب الذي يحافظ على حجم العملية المطلوب وسلوكها الهيدروليكي، مع ضمان إمكانية التسليم والرفع والصيانة. وينبغي إثبات استيفاء هذه الشروط قبل التصنيع، عندما يظل تغيير حدود الوحدات قرارًا تصميميًا لا إصلاحًا في الموقع.
