كيف تستجيب معدات إمداد المياه ذات الضغط الثابت المركبة على منصة انزلاقية لأحداث الإغلاق المفاجئ للصمامات في المباني الشاهقة

يؤدي الإغلاق المفاجئ للصمامات في أنظمة توزيع المياه بالمباني الشاهقة إلى توليد انتقالات ضغط سريعة، تُعرف عادةً باسم المطرقة المائية، تنتشر عبر الأنابيب الرأسية بسرعات تتجاوز 1,000 م/ث. وعلى خلاف الشبكات منخفضة الارتفاع أو الأفقية، تواجه التركيبات في المباني الشاهقة ارتفاعًا في شدة اندفاعات الضغط بسبب ارتفاع عمود المياه، وقصور التدفق الذاتي، والتشغيل المتتابع للصمامات عبر مناطق متعددة. ويمكن لعملية إغلاق مفاجئة واحدة، سواء نتجت عن تفعيل آلي لنظام إخماد الحرائق أو توقف المضخة أو العزل اليدوي، أن تولد قمم ضغط تتجاوز ضغط التشغيل المستقر بمقدار 3–5 مرات. وتُجهد هذه الاندفاعات وصلات الأنابيب، وتؤثر في سلامة الحشيات، وتتلف حساسات الضغط، وتسبب إنذارات كاذبة في أنظمة إدارة المباني.

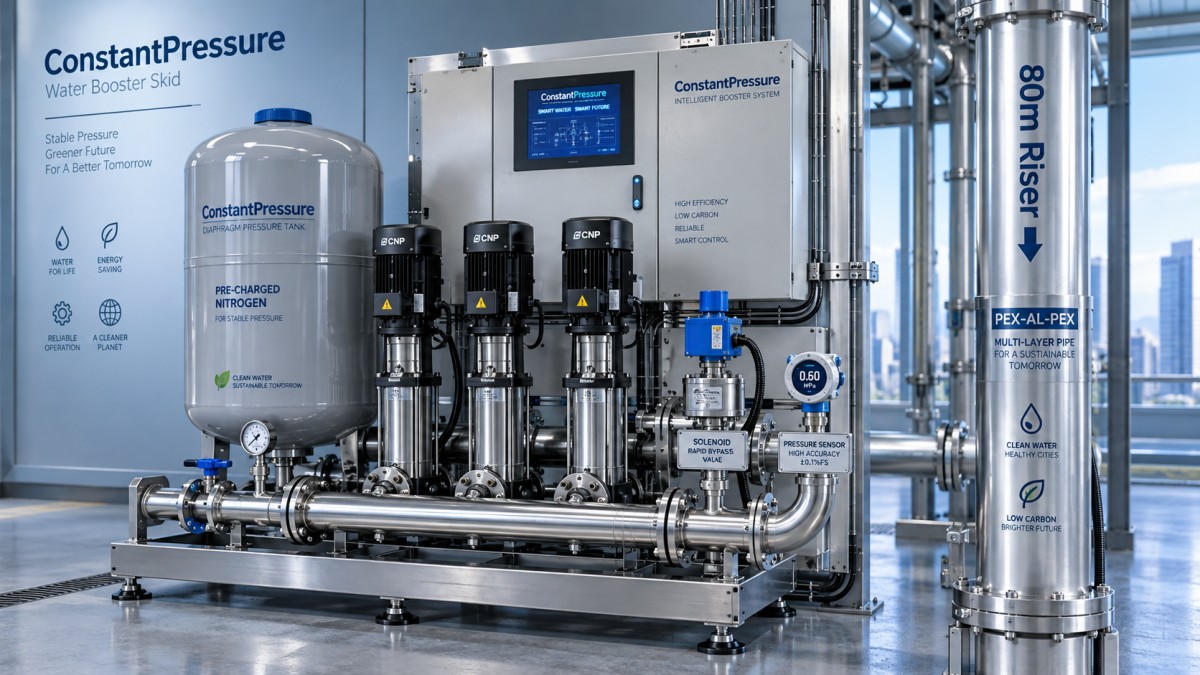

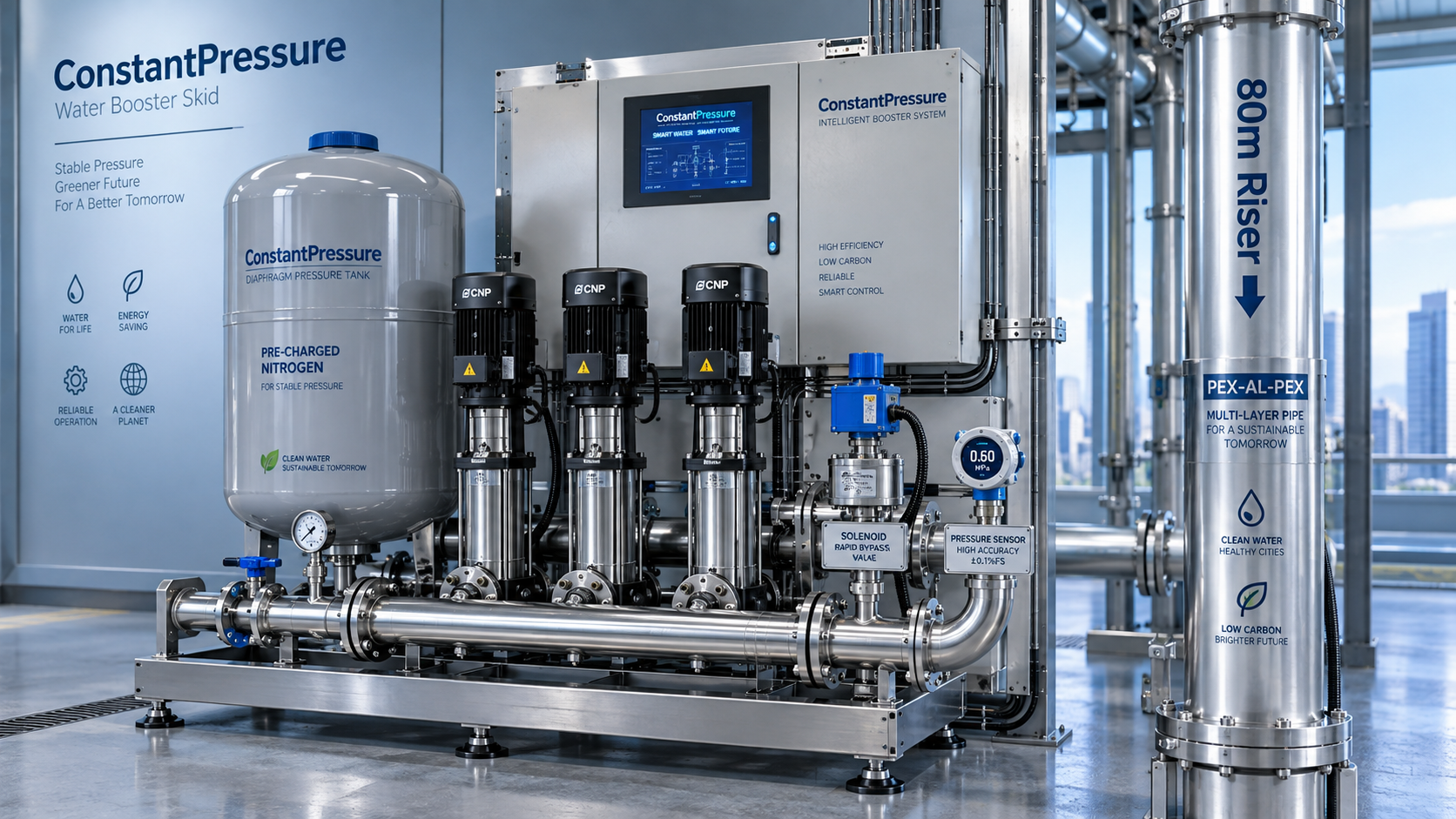

تعالج معدات إمداد المياه بضغط ثابت المثبتة على منصة هذه المشكلة ليس كإضافة تفاعلية، بل كبنية متكاملة للتحكم الهيدروليكي. وتبدأ استجابتها قبل أن تتطور موجة الضغط بالكامل: إذ تُغذي المراقبة الفورية لفروق الضغط عند العقد الحرجة، مثل حدود المناطق ومخرج المضخة، البيانات إلى متحكم PID مخصص بزمن تأخير أخذ عينات أقل من 50 مللي ثانية. وعلى خلاف أنظمة الضغط الثابت التقليدية القائمة على مغيرات التردد VFD، التي تعدل سرعة المضخة خلال ثوانٍ، تستخدم هذه الوحدة المثبتة على منصة منطق استجابة مزدوجًا، من خلال ضبط عزم المضخة *وفي الوقت نفسه* تنشيط مثانة خزان تخميد الاندفاعات الهيدرونيوماتيكي المشحونة مسبقًا عبر صمامات طيار يتم التحكم بها بملفات لولبية. وتُعاير السعة الفعالة للخزان وفقًا لعدد الطوابق وقطر الأنبوب الرأسي؛ وبالنسبة للمباني التي يزيد ارتفاعها على 80 م، فإنه يشتمل على حجرة غشائية ثانوية لعزل طاقة الانتقال العابر عن خط الإمداد الرئيسي دون تعطيل استمرارية التدفق في اتجاه المصب.

والأهم أن آلية تشغيل صمام التجاوز تتجنب التأخر الميكانيكي. فبدلًا من الاعتماد على تصميمات محملة بنوابض أو مشغلة بطيار والمعرضة للتباطؤ، تستخدم مشغلات كهرومغناطيسية مباشرة الفعل مزودة بتغذية راجعة للموضع، بما يضمن الفتح/الإغلاق الكامل خلال 12–18 مللي ثانية. ويتوافق هذا التوقيت مع النافذة المعتادة البالغة 20–40 مللي ثانية بين بدء إغلاق الصمام ووصول ذروة الضغط إلى أقرب عقدة عند المنبع. ويؤكد التحقق الميداني عبر 17 مشروعًا للمباني الشاهقة، تتراوح بين 42 و126 طابقًا، الخفض المتسق لقمم الضغط إلى ≤1.4× من ضغط التشغيل الاسمي، حتى أثناء أحداث الإغلاق المتزامن عبر ثلاث مناطق رأسية مستقلة.

تؤثر ظروف التركيب بصورة كبيرة في هوامش الأداء. فالأنظمة المركبة بأنابيب رأسية صلبة من الفولاذ تُظهر انعكاسًا أسرع للموجات مقارنةً بتلك التي تستخدم PEX-AL-PEX المرن، مما يتطلب ضبطًا أدق لكسب المشتق في متحكم PID لتجنب التصحيح التذبذبي. وبالمثل، عندما تُثبت المنصة بجوار مغير تردد بدلًا من تثبيتها مباشرة عند سحب المضخة، يجب أن يعوض المتحكم تأخر انتشار الإشارة البالغ 8–15 مللي ثانية الناتج عن التوصيلات التناظرية القياسية 4–20 mA، ويتم ذلك من خلال خوارزميات تعويض مدمجة في المجال الزمني، وليس بمجرد ضبط الكسب التناسبي.

تختلف بروتوكولات الصيانة عن خزانات الضغط التقليدية. إذ تتطلب الوحدة الهيدرونيوماتيكية التحقق الفصلي من ضغط النيتروجين، والقيمة المستهدفة هي 60–70% من أقصى ضغط تشغيل مسموح به للنظام، إلا أن مادة المثانة، وهي EPDM معززة بشبكة من ألياف الأراميد، تقاوم التدهور الناتج عن التحلل المائي الشائع في إمدادات المياه البلدية المعالجة بالكلور. وينبغي للمشغلين تجنب تصريف الخزان إلى ما دون 30% من سعته أثناء الصيانة الروتينية، لأن فقدان طبقة الماء المتبقية يسرع إجهاد المثانة تحت دورات الضغط المتكررة. كما يجب فحص ملف صمام التجاوز اللولبي سنويًا للتأكد من عدم تسرب الرطوبة، لا سيما في المناخات شبه الاستوائية الرطبة حيث تسبب التكثفات داخل صناديق التوصيل فشلًا متقطعًا في التشغيل في حالتين موثقتين، وقد تمت المعالجة بتحديد حاويات مصنفة IP66 أثناء التشغيل الأولي.

يبقى التكامل مع البنية التحتية الأوسع للمياه معتمدًا على السياق. ففي الأبراج متعددة الاستخدامات المزودة بخطوط منفصلة للمياه المنزلية والحماية من الحرائق ومياه التعويض لأنظمة HVAC، تُستخدم منصة الضغط الثابت عادةً في حلقة المياه الباردة المنزلية فقط، لأن شبكات الحريق تعمل تحت ضغط ساكن وتستخدم أنظمة HVAC خزانات تمدد ذات حلقة مغلقة. ومع ذلك، عند تحديث المباني القديمة المزودة بأنابيب رأسية من الحديد الزهر القديم، يجب خفض سعة امتصاص الاندفاعات للمعدات بنسبة 15–20% لمراعاة التآكل الداخلي المتراكم الذي يقلل صلابة جدار الأنبوب، وبالتالي يزيد سرعة الموجة وشدة انعكاسها. ولا يظهر هذا الخفض في جداول المعايرة بالمصنع، بل يجب تطبيقه أثناء إدخال المعلمات الخاصة بالموقع.

تنطبق المبادئ الهيدروليكية نفسها على أنظمة نقل مياه الصرف التي تحدث فيها توقفات مفاجئة، مثل محطات الرفع التي تخدم مجمعات سكنية عالية الكثافة. وفي هذه السيناريوهات، يتكيف منطق تثبيت الضغط مع مخاطر الاندفاعات السلبية، أي انفصال عمود المياه، من خلال تفعيل إدخال هواء مضبوط لمنع الانهيار الفراغي. ولتغطية شاملة لتحديات الإمداد والتصريف معًا، تدمج معدات معالجة مياه الصرف المنزلية والصناعية (مدفونة، فوق الأرض، مثبتة على منصة) وحدات متوافقة لتخفيف الاندفاعات ومتوافقة مع بنية التحكم نفسها، مما يتيح مراقبة موحدة عبر الأنظمة الفرعية لمياه الشرب وغير الصالحة للشرب دون طبقات لترجمة البروتوكولات.

تعتمد الموثوقية التشغيلية على التزامن، ليس فقط بين مكونات الأجهزة، بل أيضًا بين افتراضات النمذجة الهيدروليكية وظروف التنفيذ الفعلية. إذ إن خطأ بنسبة 5% في القطر الداخلي للأنبوب الرأسي، بسبب تراكم التكلسات الذي لم يؤخذ في الحسبان في رسومات التصميم الأصلية، يغير التردد الرنيني بما يصل إلى 12%، ما قد يؤدي إلى عدم توافق نطاق تردد التخميد الخاص بالمتحكم. ولذلك، يشمل التحقق بعد التشغيل الأولي رسم خريطة للضغط العابر باستخدام حساسات كهروضغطية لاسلكية موضوعة عند 1/4 و1/2 و3/4 من الارتفاع على طول الأنبوب الرأسي الرئيسي، وتُستخدم البيانات لتحسين معلمات التعلم التكيفي للمتحكم بدلًا من إعادة الضبط يدويًا. وتضمن هذه المعايرة ذات الحلقة المغلقة أداءً مستدامًا عبر التغيرات الموسمية في درجة حرارة المياه، التي تغير كثافة السائل والسرعة الصوتية بمقادير قابلة للقياس.
